A megmunkálás területén a munkadarab felületi kivitele kritikus tényező, amely közvetlenül befolyásolja annak teljesítményét, funkcionalitását és esztétikai vonzerejét. A t - rés -műveletekről a T - Sloting Cutterrel elérhető felszíni befejezés létfontosságú szerepet játszik a végtermék általános minőségének meghatározásában. T - Sloting Cutter beszállítóként jól ismerem azokat a tényezőket, amelyek befolyásolják a felületi kivitel minőségét és az elérhető előírást ezen a területen.
A felületi kivitel minőségét befolyásoló tényezők t - résvágókkal
1. Vágó geometria
A t - rés -vágó geometriája mély hatással van a felületre. A élvonalbeli élesség az egyik legfontosabb szempont. Az éles vágóél tisztán nyírhatja az anyagot, csökkentve a burrok és a durva élek képződését. Például egy kút -talaj és csiszolt vágóélű vágó simább felületet hagy, összehasonlítva egy tompa vagy csiszolt élűvel.
A vágó spirál szöge is számít. A megfelelő hélix szög segíthet a chip evakuálásában. Amikor a chipeket hatékonyan távolítják el, nem zavarják a vágási folyamatot, megakadályozva őket a megmunkált felület karcolásában. A magasabb hélix szög általában jobb chip -áramlást eredményez, és jobb felületi felületet eredményezhet.
2. A vágó anyagának anyaga
A T -résvágó anyagának anyaga egy másik kritikus tényező. A nagysebességű acél (HSS) vágókat általában használják viszonylag alacsony költségük és jó vágási teljesítményük miatt. A magas színvonalú felület elérése érdekében azonban a karbid -tinta vagy a szilárd karbidvágók gyakran részesülnek előnyben. A karbid keménységgel és kopásállósággal rendelkezik a HSS -hez képest. Ez azt jelenti, hogy a karbidvágók hosszabb ideig fenntarthatják élvonalbeli élességüket a megmunkálási folyamat során, ami következetesebb és simább felületet eredményez.
3. vágási paraméterek
A vágási paraméterek, például a vágási sebesség, a takarmány sebessége és a vágás mélysége jelentősen befolyásolják a felületet. A nagyobb vágási sebesség csökkentheti a vágási erőket és a vágási folyamat során előállított hőmennyiséget. Ez megakadályozhatja, hogy az anyag plasztikusan deformálódjon és javítsa a felület felületét. Ha azonban a vágási sebesség túl magas, akkor a vágó gyorsan elhasználódhat, vagy akár eltörhet.
Az előtolási sebesség meghatározza, hogy mennyi anyagot távolítanak el a vágó forradalmánként. Az alacsonyabb előadási sebesség általában jobb felületet eredményez, mivel lehetővé teszi a vágó számára, hogy pontosabban távolítsa el az anyagot. Másrészt, ha az előtolási sebesség túl alacsony, akkor a megmunkálási idő jelentősen megemelkedik, ami nem lehet költség - hatékony.
A vágás mélysége szintén befolyásolja a felület felületét. A kisebb vágási mélység csökkentheti a vágási erőket és a szerszám elhajlásának kockázatát, ami simább felülethez vezet. De ha a vágás mélysége túl kicsi, akkor a megmunkálási hatékonyság alacsony lesz.
4. Munkadarab anyag
A megmunkált munkadarabok típusa nagymértékben befolyásolhatja a T -rés -vágóval elérhető felületi felületet. A lágy anyagok, például az alumínium általában könnyebben gépelhetők, és jobb felületet érhetnek el, mint a kemény anyagok, például a rozsdamentes acél vagy a titán. A kemény anyagok általában nagyobb kopást okoznak a vágónál, és a vágóerők magasabbak, ami durvabb felületet eredményezhet. Ezenkívül a nagy rugalmasságú anyagok felépülhetnek a vágóban felépített élek, amelyek szintén lebonthatják a felületi felületet.
Elérhető felszíni befejezés minőségi előírások
A felületi kivitel minőségét általában a felületi érdesség szempontjából mérik. A felületi érdesség számszerűsítéséhez használt általános paraméterek közé tartozik a RA (aritmetikai átlagos eltérése) és az RZ (a felületi szabálytalanságok átlagos magassága).
Általánosságban, egy jól megtervezett és megfelelően használt T -résvágóval, elérhetjük a felületi felületet, amelynek RA -értéke 0,8–3,2 mikrométer tartományban van, az olyan anyagok, mint az enyhe acél és az alumínium, a szokásos megmunkálási műveletekhez. A nagy precíziós alkalmazásokhoz és a fejlett vágószerszámok és az optimalizált vágási paraméterek használatával 0,4 mikrométer RA -értéket érhetünk el.
Kemény anyagok megmunkálásakor azonban vagy nagyobb kihívást jelentő megmunkálási körülmények között az elérhető felületi felület durvabb lehet, az RA -értékek 3,2 és 6,3 mikrométer között lehetnek.
Összehasonlítás más megmunkáló szerszámokkal
A t - vágó vágók összehasonlításakor más megmunkáló szerszámokkal, példáulHengeres fordulószerszámok,Száraz planing eszközök, ésUnalmas és marószerszámok, minden eszköznek megvannak a saját jellemzői a felületi kivitel minősége szempontjából.

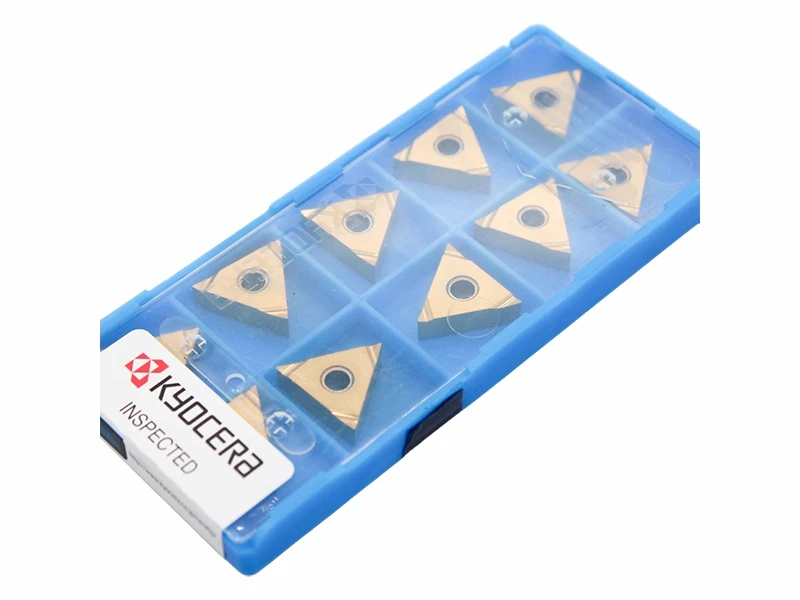

A hengeres fordulóeszközöket elsősorban a hengeres munkadarabokon történő forgatáshoz használják. Nagyon magas színvonalú felületet érhetnek el, különösen, ha éles szélekkel rendelkező egypontos vágószerszámokat használnak. A forgó szerszámokkal elérhető felületi felület gyakran következetesebb, és bizonyos esetekben finomabb lehet a t -rés -vágókhoz képest, különösen a hosszú, folyamatos fordulási műveleteknél.
Szárazsík -szerszámokat használnak lapos felületek tervezésére. Jó felületet is biztosíthatnak, de a vágási folyamat különbözik a t - résektől. A tervezés egy lineáris vágási művelet, míg a t - rés egy összetettebb művelet, amely magában foglalja a T -alakú résidők képződését. A tervezett felületek felületének felületének textúrája lehet, mint a t -réselt felületek.
Az unalmas és maró szerszámokat lyukak és maró műveletek létrehozására használják. A marás a vágó típusától és a vágási paraméterektől függően a felszíni felületek széles skáláját érheti el. Az unalmas műveletek, különösen a precíziós unalmas szerszámok használatakor, magas színvonalú felületet érhetnek el a lyukak belsejében. A t - résvágókat azonban kifejezetten a T -rések létrehozására tervezték, és a T -slotok felületi kivitelének követelményei eltérhetnek a lyukak vagy a lapos őrölt felületektől.
A felületi kivitel minőségének fontossága a t - résben
A T -slots felületi kivitelének minősége sok alkalmazásban nagy jelentőséggel bír. A gépiparban a T - réseket gyakran használják az alkatrészek, például a berendezések, bilincsek és csúszdák felszerelésére. A sima felületi felület a T -nyílásban biztosítja az alkatrészek és a nyílás közötti jobban illeszkedést, csökkentve a játék vagy az eltérés kockázatát. Ez elengedhetetlen a mechanikus rendszer pontosságának és stabilitásának fenntartása érdekében.
Az autóiparban és a repülőgépiparban, ahol a pontosság rendkívül fontos, a T -slotok felületének felülete befolyásolhatja az alkatrészek teljesítményét és megbízhatóságát. A durva felületi kivitel fokozódhat a súrlódáshoz, kopáshoz és még az alkatrészek fáradtságának meghibásodásához az idő múlásával.
Hogyan biztosítja a t - réscsökkentőink a jó felületi felületet
T - Sloting Cutter beszállítóként több intézkedést teszünk annak biztosítása érdekében, hogy a vágóink magas színvonalú felületet érjenek el. Először is, magas színvonalú anyagokat használunk a vágóink számára. Szilárd karbidvágóink prémium minőségű karbidból készülnek, amely kiváló keménységgel és kopásállósággal rendelkezik. Ez lehetővé teszi a vágók számára, hogy a megmunkálási folyamat során hosszú ideig fenntartsák éles vágóéleiket.
Másodszor, nagy figyelmet fordítunk a vágó geometriájára. Mérnökeink optimalizált hélix szögekkel és élvonalbeli profilokkal tervezik a vágókat, hogy biztosítsák a chip -evakuálást és a tiszta vágást. Fejlett őrlési és csiszolási technikákat is alkalmazunk annak biztosítása érdekében, hogy a vágóélek a lehető legélesebbek legyenek.
Ezen felül részletes technikai támogatást nyújtunk ügyfeleinknek. Segíthetünk nekik a megfelelő vágási paraméterek kiválasztásában a munkadarab és a konkrét megmunkálási követelmények alapján. A megfelelő vágási sebesség, az előtolási sebesség és a vágás mélységének felhasználásával ügyfeleink a lehető legjobb felszíni felületet érhetik el a t - rés -vágókkal.
Vegye fel velünk a kapcsolatot a T - Sloting Cutter beszerzéséért
Ha magas színvonalú t - vágóvágókra van szüksége, amelyek kiváló felületi kivitelben elérhetők, akkor itt vagyunk, hogy kiszolgáljuk Önt. Függetlenül attól, hogy kicsi méretű megmunkálási műhely vagy egy nagy méretű gyártó cég, a megfelelő T - rés -vágó megoldásokat nyújthatjuk Önnek az Ön egyedi igényeihez. Vegye fel velünk a kapcsolatot ma, hogy megkezdje a beszerzési folyamatot, és megvitassák, hogy a T - Sloting Cutters hogyan javíthatja a megmunkálási műveletek minőségét.
Referenciák
- John A. Schey "megmunkálási alapok"
- Peter Oxley "vágószerszám -technológiája"
- Ipar - Szabványos megmunkálási kézikönyvek és műszaki papírok a T - Sloting műveletekről
